要完整跟Tomcat可以看看https://juejin.cn/post/7152446633194553374#heading-2系列，这篇文章就粗略地介绍一下。
IDEA搭建调试tomcat web流程：
1. 在Project Structure/Modules中增加一个IDEA的自带web模块，会自动生成web包，并附带标准的文件结构。
2. 于web包根目录下编写index.jsp或完成web代码后，在Project Structure/Artifacts里Add一个Web Application:Exploded或者Web Application: Archive，将web应用打包以便部署在tomcat上，会在out目录下生成相应的格式：Exploded是文件夹格式，方便更改，一般调试的时候选用这个，可以直接在out目录中更改代码；Archive就是war包，web代码编写调试成功后就打成war包便于传输到服务器上运行。
3. 在Run/debug Configurations中Add一个Tomcat local(本地部署)，输入URL等信息，再在Deployment中选择刚才输出的Artifact，启动即会在指定URL运行Artifact中的web服务。
架构
tomcat是一个Java web容器，类似于服务器，能提供一个或多个web的运行环境。运行tomcat web需要tomcat上部署web服务的war包。

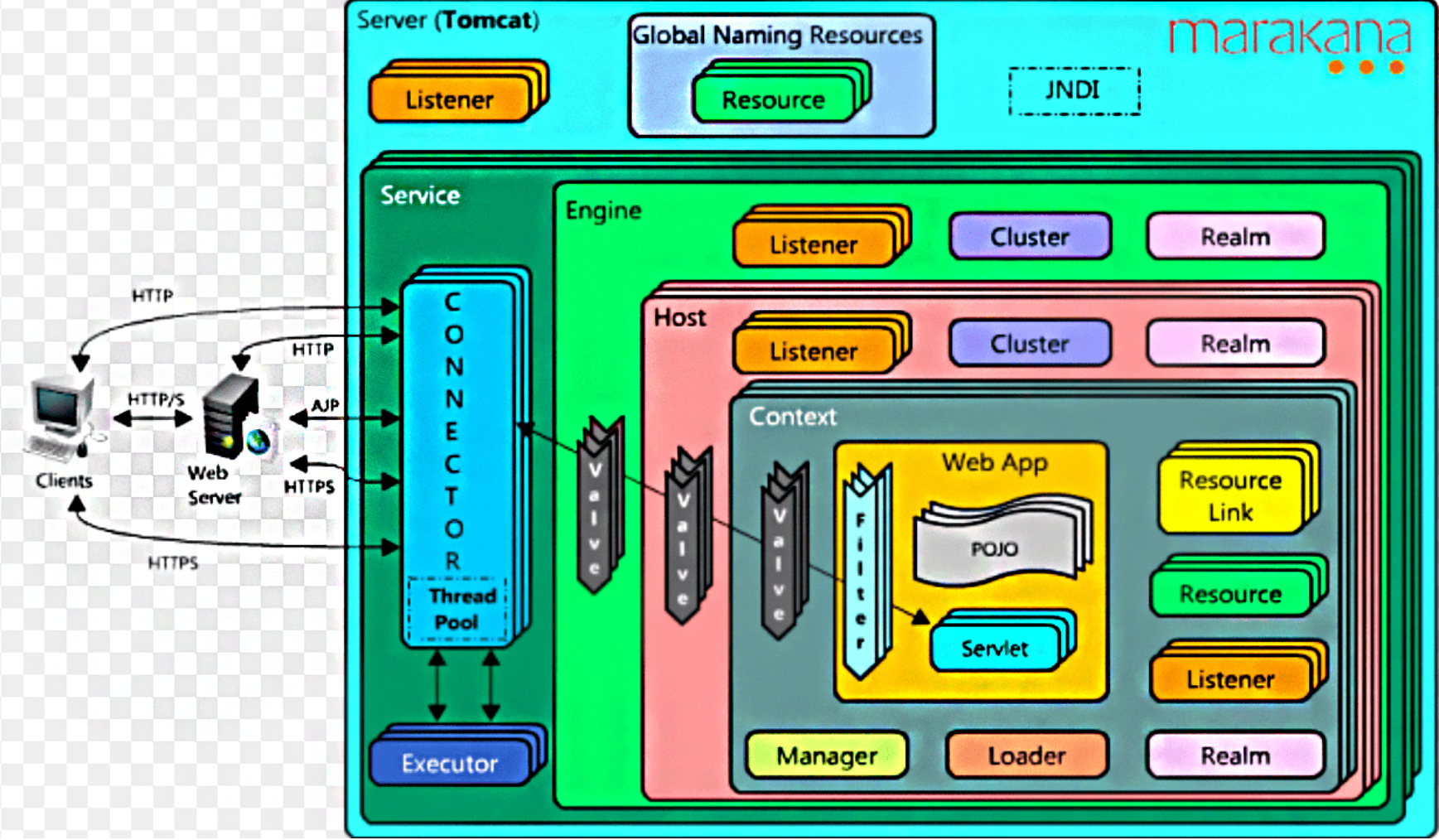

Tomcat结构最全的一张图：
Tomcat三大逻辑组件
对于Tomcat Server提供web服务的流程，可以简单抽象为三大组件：Service、Connector、Container(四种实现：Engine、Host、Context、Wrapper)，可以用一张图表现它们之间的关系：
Server是Tomcat顶层结构，可以包含一个或多个Service。
Service
Service：表示服务，Server可以运行多个服务。比如一个Tomcat里面可运行订单服务、支付服务、用户服务等等；Server的实现类StandardServer可以包含一个到多个Services, Service的实现类为StandardService调用了Servlet Engine(引擎)，而且StandardService类中也指明了该Service归属的Server。
其中默认Service就是Catalina，Catalina其实就是Tomcat的前身，提供基础的web服务。
Container
Engine：Container的顶层结构，相当于一个接口能够调控从属的Host，并生成日志等。会配置一个默认HOST，请求的host没有匹配到合适的Host就会丢给这个默认Host。
Host：虚拟主机。每个Host里可运行多个Host。
Context：在源码结构里面体现为不同的WebApps下的每个目录。
Wrapper: 对Servlet的封装，一个Wrapper即对应一个Servlet实例，负责对Servlet装载、初始化、执行以及资源回收。
在Tomcat中提供的一切的服务都是对应着不同的Servlet，Servlet可以说是最重要的一个”组件”，那么Servlet的具体实现是怎样的呢？

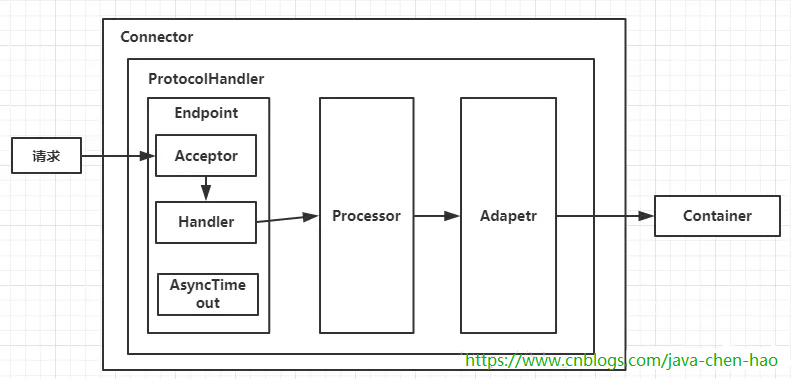

Connector
Connector是用来处理请求，监听在某个端口，等待请求接入，封装Request对象，分发到Container。
Connector的主要实现是ProtocolHandler。
ProtocolHandler包含三个部件：Endpoint、Processor、Adapter。
Endpoint用来处理底层Socket的网络连接，Processor用于将Endpoint接收到的Socket封装成Request，Adapter用于将Request交给Container进行具体的处理。Endpoint由于是处理底层的Socket网络连接，因此Endpoint是用来实现TCP/IP协议的，而Processor用来实现HTTP协议的，Adapter将请求适配到Servlet容器进行具体的处理。Endpoint的抽象实现类AbstractEndpoint里面定义了Acceptor和AsyncTimeout两个内部类和一个Handler接口。Acceptor用于监听请求，AsyncTimeout用于检查异步Request的超时，Handler用于处理接收到的Socket，在内部调用Processor进行处理。
具体的处理流程放在下文讲。
JavaWeb三大组件
三者的加载顺序为Listener->Filter->Servlet。
在org.apache.catalina.core.StandardContext类的startInternal()方法中，首先调用了listenerStart()，接着是filterStart()，最后是loadOnStartup()。这三处调用触发了Listener、Filter、Servlet的构造加载。
Servlet
Servlet
一切的核心逻辑和服务实现都是Servlet实现的。
Servlert的注册：
注释：
...
@WebServlet("/hello")
public class MyServlet extends HttpServlet {
...
}
web.xml:
<servlet>
<servlet-name>MyServlet</servlet-name>
<servlet-class>Servlet.MyServlet</servlet-class>
<load-on-startup>1</load-on-startup>
</servlet>
<servlet-mapping>
<servlet-name>MyServlet</servlet-name>
<url-pattern>/hello</url-pattern>
</servlet-mapping>
Servlet的启动：服务器启动时(web.xml中配置load-on-startup=1，默认为0)或者第一次请求该servlet时，就会初始化一个Servlet对象，也就是会执行初始化方法init(ServletConfig conf)。
Servlet是用来处理客户端请求的动态资源，当Tomcat接收到来自客户端的请求时，会将其解析成RequestServlet对象并发送到对应的Servlet上进行处理。

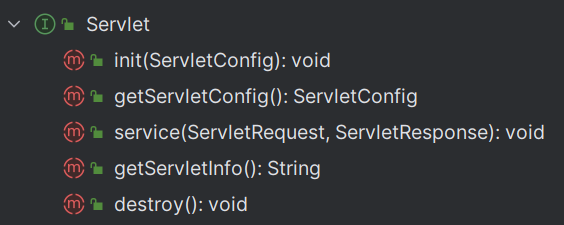

编写一个Servlet的实现需要实现Servlet接口的五个方法：
实现了服务逻辑的方法是Servlet.service(）。
Tomcat为开发者封装了两种标准Servlet，以便于实现Servlet只需要重写核心逻辑而不用繁琐地实现多种方法：
GenericServlet、HttpServlet。
GenericServlet抽象类是一个通用的Servlet类，对其他四种方法进行了简单实现、只需要开发者重写Service。
HttpServlet抽象类是GenericServlet的子类，专门处理HTTP请求。其Service方法protected void service(HttpServletRequest req, HttpServletResponse resp)是对HTTP请求的标准处理，先解析HTTP请求，再根据不同的请求方法调用到doGet、doPost。大部分情况下只需要重写doGet等方法即可。
ServletConfig
封装了Servlet的特殊信息如类名等等。在Servler初始化的时候为其创建，一个ServletConfig对应一个Servlet。
ServletContext
当一个Context(Webapps目录)下的一个Servlet被启动，会注册一个ServletContext作为当前Context所有Servlet的共享上下文。ServletContext可以获取Web应用中的共享的资源，比如web.xml的初始化参数：
<web-app>
<display-name>Archetype Created Web Application</display-name>
//配置上下文初始化参数name
<context-param>
<param-name>name</param-name>
<param-value>Feng</param-value>
</context-param>
<context-param>
<param-name>age</param-name>
<param-value>18</param-value>
</context-param>
</web-app>
protected void doGet(HttpServletRequest req, HttpServletResponse resp) throws ServletException, IOException {
resp.setContentType("text/html; charset=UTF-8");
PrintWriter writer = resp.getWriter();
ServletContext servletContext = getServletContext();
Enumeration<String> initParamerNames = servletContext.getInitParameterNames();
while(initParamerNames.hasMoreElements()){
String ParamerName = initParamerNames.nextElement();
String Paramer = servletContext.getInitParameter(ParamerName);
writer.write(ParamerName+"的值为："+Paramer+"<br/>");
}
writer.close();
}
Filter
Filter

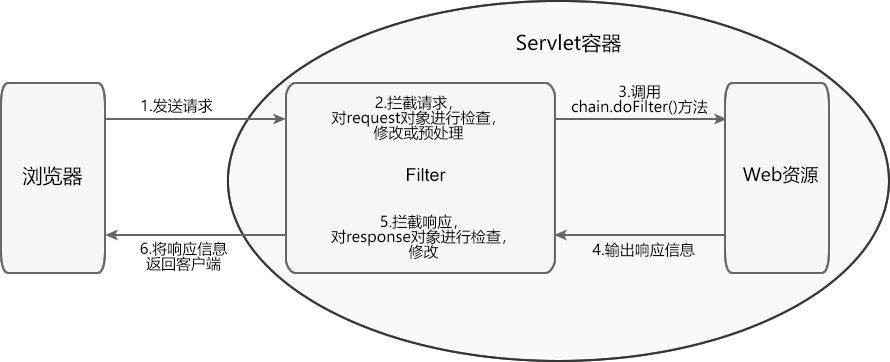

工作流程：
会把所有的Filter注册到一个FilterChain中，然后在请求和返回响应时链式调用Filter.doFilter()。其触发顺序：
- 基于注解配置：按照类名的字符串比较规则比较，值小的先执行
- 使用web.xml配置：根据对应的Mapping的顺序组织，谁定义在上边谁就在前

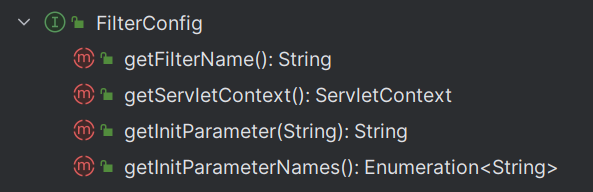

FilterConfig
和Servlet类似，由于Filter也有可能访问Servlet，所以Servlet 规范将代表 ServletContext 对象和 Filter 的配置参数信息都封装到一个称为 FilterConfig 的对象中。
FilterConfig接口则用于定义FilterConfig对象应该对外提供的方法，以便在 Filter的doFilter()方法中可以调用这些方法来获取 ServletContext 对象，以及获取在 web.xml 文件中的一些初始化参数。
Listener
Listener是一个实现了特定接口的Java程序，用于监听一个方法或者属性，当被监听的方法被调用或者属性改变时，就会自动执行某个方法。
下面有几个与Listener相关的概念
- 事件：某个方法被调用，或者属性的改变
- 事件源：被监听的对象（如ServletContext、requset、方法等）
- 监听器：用于监听事件源，当发生事件时会触发监听器
监听器有类似几种接口：都继承自EventListener
| 事件源 | 监听器 | 描述 |
|---|---|---|
| ServletContext | ServletContextListener | 用于监听 ServletContext 对象的创建与销毁 |
| HttpSession | HttpSessionListener | 用于监听 HttpSession 对象的创建和销毁 |
| ServletRequest | ServletRequestListener | 用于监听 ServletRequest 对象的创建和销毁 |
| Livecycle | LivecycleListener | 用于监听生命周期事件的发生 |
| ServletContext | ServletContextAttributeListener | 用于监听 ServletContext 对象的属性新增、移除和替换 |
| HttpSession | HttpSessionAttributeListener | 用于监听 HttpSession 对象的属性新增、移除和替换 |
| ServletRequest | ServletRequestAttributeListener | 用于监听 HttpServletRequest 对象的属性新增、移除和替换 |
| HttpSession | HttpSessionBindingListener | 用于监听 JavaBean 对象绑定到 HttpSession 对象和从 HttpSession 对象解绑的事件 |
| HttpSession | HttpSessionActivationListener | 用于监听 HttpSession 中对象活化和钝化的过程 |
ServletContextListener使用示例
以ServletContextListener为例，创建一个用于监听ServletContext对象的Listener，使用注解配置
package Listener;
import javax.servlet.ServletContextEvent;
import javax.servlet.ServletContextListener;
import javax.servlet.annotation.WebListener;
@WebListener
public class Hello_Listener implements ServletContextListener {
@Override
public void contextInitialized(ServletContextEvent sce) {
System.out.println("ServletContext对象创建了！");
}
@Override
public void contextDestroyed(ServletContextEvent sce) {
System.out.println("ServletContext对象销毁了！");
}
}

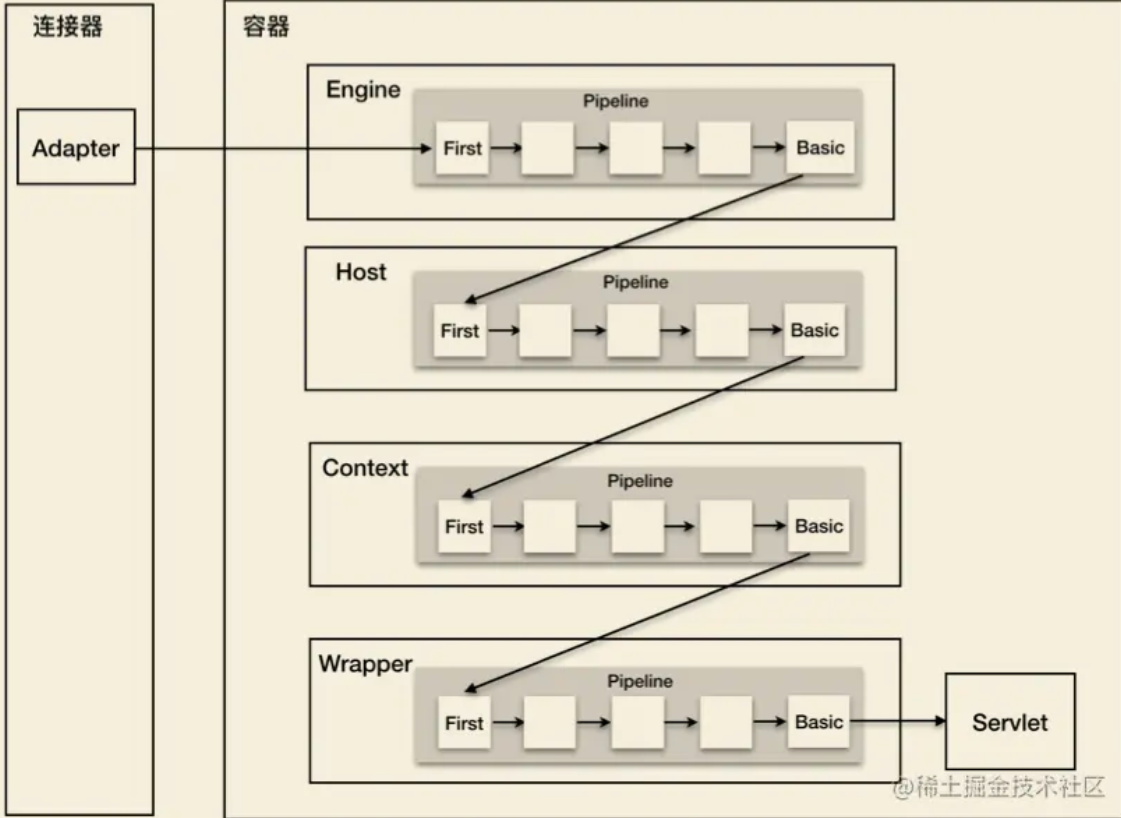

Pipeline-value
tomcat定义了Pipeline（管道）和Value（阀）。
Pipeline的主要功能是维护一个Value链表，链式调用这个Value，Pipeline的唯一实现类是StandardPipeline。在ContainerBase中便实例化了一个StandardPipeline，而Tomcat的几个容器都是继承了ContainerBase，实际上它们也都是依靠Pipeline管道来开展调用执行。

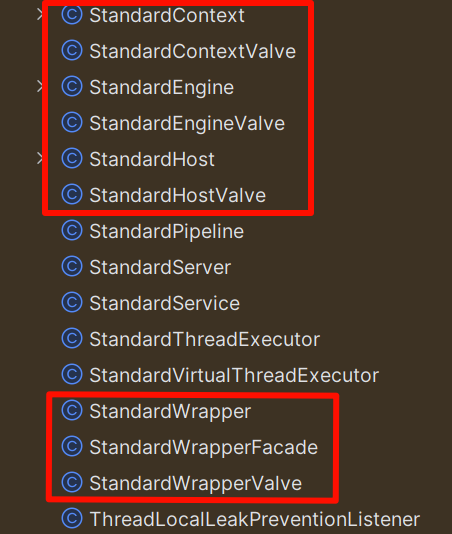

Value的核心逻辑实现在invoke方法中。ValueBase实现了Container和Value接口，是一个基础抽象类，其四个子类分别是四种容器对应的独特标准Value：
上面说了Pipeline的实例化都是在ContainerBase中实现的，那么每个容器中的Value呢？
都是在容器方法中实例化的，如StandardHost#startInternal；如果想自定义使用也可以在配置文件中，这是解析配置文件的代码：
digester.addObjectCreate(prefix + "Context/Valve",
null, // MUST be specified in the element
"className");
digester.addSetProperties(prefix + "Context/Valve");
digester.addSetNext(prefix + "Context/Valve",
"addValve",
"org.apache.catalina.Valve");
在每个内置的Value实现类的invoke方法都会链式调用下一层value#invoke，如：
StandardEngineValue#invoke:
host.getPipeline().getFirst().invoke(request, response);
StandardHostValue#invoke:
context.getPipeline().getFirst().invoke(request, response);
……
请求包最后走到StandardWrapperValve#invoke：
通过wrapper.allocate()方法，初始化servlet。
创建ApplicationFilterChain，调用FilterChain的doFilter方法，在最后一个Filter方法执行结束后，会调用Servlet的Service方法，从而实现对Servlet的调用。
LifeStyle
在 Tomcat 中，Server、Service、容器及管道等组件都具有统一的生命周期：初始化（init）、启动（start）、停止（stop）、销毁（destroy）。
LifeCycle 接口就是对这些生命周期操作进行了抽象，便于组件的统一编写和调用。
有了这个接口，Tomcat 的生命周期调用路径也更清晰。例如，初始化过程从顶层 Server 的 init() 方法开始，依次链式调用各子组件的 init()。因此，只需操作顶层 Server，即可完成所有组件的生命周期管理。
LifecycleBase是Lifecycle的抽象类，也是被Container继承的类；其init、start等方法实际上是去调用实现了的xxxInternal，如initInternal、startInternal等。
在这种操作模式下，也会引入一些新的情景：如并非所有组件都在初始化阶段立即加载，像是Servlet，可能在首次请求时才初始化。在处理请求的这个过程中，之前初始化的组件不再需要再初始化了。为了支持按需加载，Tomcat 引入了状态机模式来精细管理组件状态。
如：
当组件在STARTING_PREP、STARTING或STARTED时，调用start()方法没有任何效果
当组件在NEW状态时，调用start()方法会导致init()方法被立刻执行，随后start()方法被执行
当组件在STOPPING_PREP、STOPPING或STOPPED时，调用stop()方法没有任何效果
当一个组件在NEW状态时，调用stop()方法会将组件状态变更为STOPPED，比较典型的场景就是组件启动失败，其子组件还没有启动。当一个组件停止的时候，它将尝试停止它下面的所有子组件，即使子组件还没有启动
对于每个事件也引入了监听机制，会部署Listener监听LifeStyle，在代码中体现为如setState(LifecycleState.STARTING)；有助于对功能的修改和增加。
Tomcat架构的类依赖

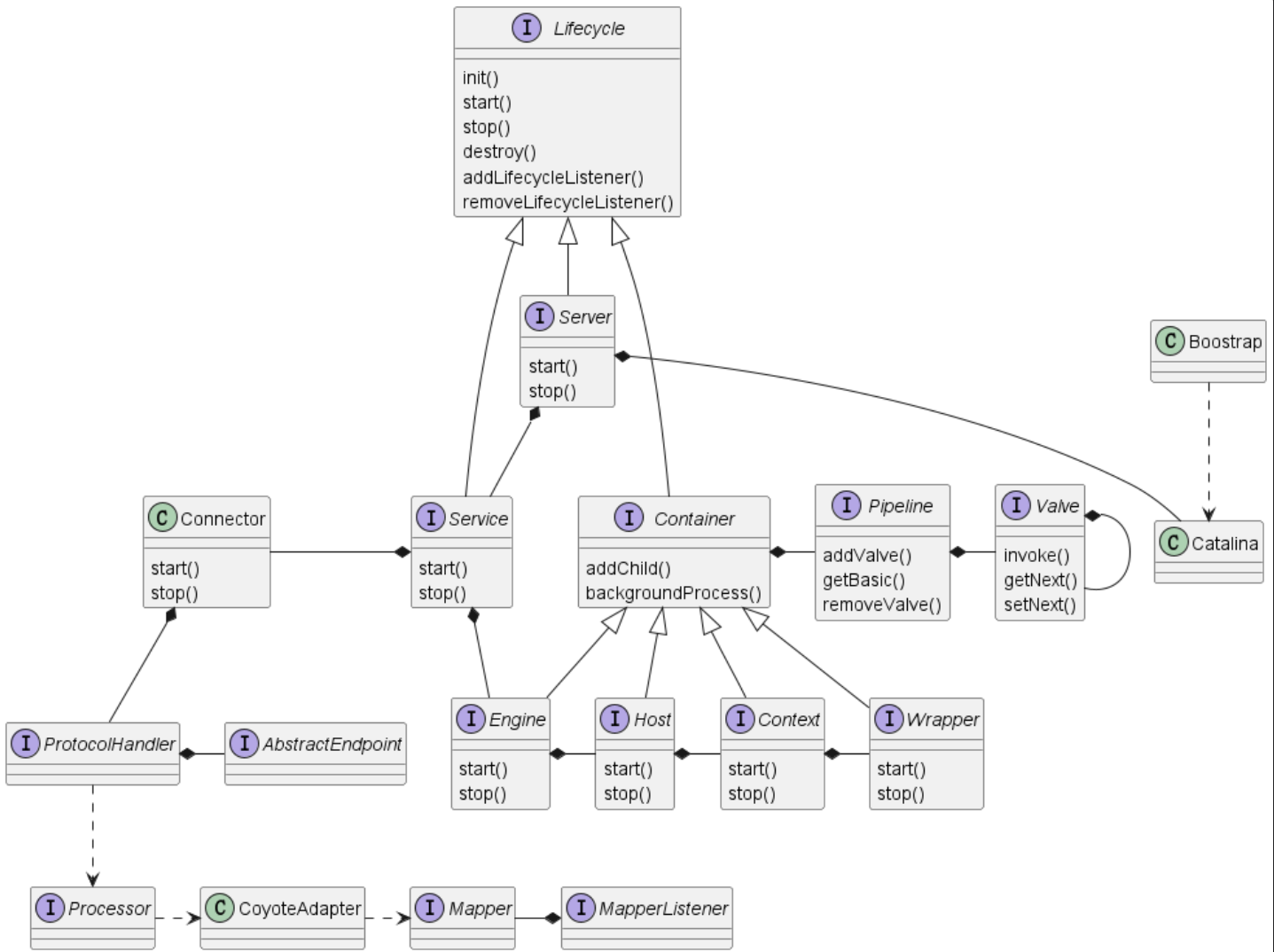

Tomcat整个架构的类、依赖：
代码解析
Tomcat服务初始化和启动
LifeStyle组件初始化、启动
上面知道，所有的Service，Container，Connector组件都是LifeStyle接口实现，所以其初始化、启动都是链式调用xxx.init()，xxx.start()。
startup.sh调用了Bootstra#main。Bootstra#main中先调用init方法，创建一些类加载器，以及实例化org.apache.catalina.startup.Catalina到deamon成员变量中；随后接受到.sh中的start参数，反射调用Catalina的load和start方法启动。
Catalina#load先通过parseServerXml解析server.xml，实例化其中的组件并注册到Catalina中，并调用getServer().init()，即如上文所说从Catalina#init初始化Catalina及其子部件。Catalina#start也是调用getServer().start()，启动对所有组件的初始化。其中Host及其下级组件的初始化、实例化和启动比较特殊，并没有在Engine的初始化方法中完成Host及下级组件的初始化。具体的实现也是Tomcat支持热部署Webapp的原因，稍后即讨论到。
StandardServer#initInternal -> StandardService#initInternal -> StandardEngine#initInternal -> super.initInternal()(ContainerBase#initInternal)
StandardServer#startInternal -> StandardService#startInternal -> StandardEngine#startInternal -> super.initStart()(ContainerBase#startInternal)
在Engine以上的上层组件中，初始化或者启动时都为下层组件进行了初始化操作
如StandardServer#initInternal：
for (Service service : services) {
service.init();
}
而StandardEngine却直接调用父类的方法了，而这一步其实什么也没干。实际上HOST是在StandardHost#start中先初始化再启动的。因为需要考虑效率问题，一个Engine可能对应着多个不同HOST域名下的服务，如果一键初始化会耗费很长时间，所以需要将初始化留在各个Host中自己执行。同样，StandardHost和StandardEngine一样也没有初始化Context，初始化同样放在了Context#start中。
ContainerBase#startInternal 会调用子容器的start方法，这里便是StandardHost#start了，不会调用StandardHost#init了
同样地，StandardHost#start又会去调用super.initStart()也就是ContainerBase#startInternal，调用子容器Context的start方法。
这里便有一个问题：在Server.xml中是不会写Context的配置的，这个Context是哪里实例化的？
其实，在ParseServerXml中除了解析配置文件，还会为Engine、Host配置生命周期监听器EngineConfig和HostConfig。
并不需要在server.xml中配置Context，而是在ParseServerXml中由HostConfig自动扫描部署目录，以context.xml文件为基础进行解析创建（如果通过IDE启动Tomcat并部署应用，其Context配置将会被动态更新到server.xml中）。
后续的start/init流程着重讲一下关于Servlet/Linster的注册：
Servlet/Linster的注册
StandardContext#startInternal()中，解析xml后依次对Listener、Filter、Servler加载，其中创建Wrapper的关键方法是configureContext(webXml)，
private void configureContext(WebXml webxml) {
// As far as possible, process in alphabetical order so it is easy to
// check everything is present
// Some validation depends on correct public ID
context.setPublicId(webxml.getPublicId());
... //设置StandardContext参数
for (ServletDef servlet : webxml.getServlets().values()) {
//创建StandardWrapper对象
Wrapper wrapper = context.createWrapper();
if (servlet.getLoadOnStartup() != null) {
//设置LoadOnStartup属性
wrapper.setLoadOnStartup(servlet.getLoadOnStartup().intValue());
}
if (servlet.getEnabled() != null) {
wrapper.setEnabled(servlet.getEnabled().booleanValue());
}
//设置ServletName属性
wrapper.setName(servlet.getServletName());
Map<String,String> params = servlet.getParameterMap();
for (Entry<String, String> entry : params.entrySet()) {
wrapper.addInitParameter(entry.getKey(), entry.getValue());
}
wrapper.setRunAs(servlet.getRunAs());
Set<SecurityRoleRef> roleRefs = servlet.getSecurityRoleRefs();
for (SecurityRoleRef roleRef : roleRefs) {
wrapper.addSecurityReference(
roleRef.getName(), roleRef.getLink());
}
//设置ServletClass属性
wrapper.setServletClass(servlet.getServletClass());
...
wrapper.setOverridable(servlet.isOverridable());
//将包装好的StandWrapper添加进ContainerBase的children属性中
context.addChild(wrapper);
for (Entry<String, String> entry :
webxml.getServletMappings().entrySet()) {
//添加路径映射
context.addServletMappingDecoded(entry.getKey(), entry.getValue());
}
}
...
}
调用StandradContext.createWrapper创建一个Wrapper，然后将LoadOnStartup、ServletName、ServletClass属性设置进去，最后添加进ContainerBase的children属性。
接着在StandardContext#startInternal方法通过findChildren()获取StandardWrapper类
最后依次加载完Listener、Filter后，就通过loadOnStartUp()方法加载wrapper，会对Wrapper对象中loadOnStartup属性的值进行判断，只有大于0的才会被放入list进行后续的wrapper.load()加载调用。
这里对应的实际上就是Tomcat Servlet的懒加载机制，可以通过loadOnStartup属性值来设置每个Servlet的启动顺序。默认值为-1，只有当Servlet被调用时才加载到内存中。
Connector的启动、初始化
这里还值得一提的是Connector组件的启动和始化，这里Connector是作为Service的一个组件，和其它一并进行初始化和启动的：
Service.init()
connector.init();
Service.start()
connector.start();
这其中具体的代码实现就不具体说明了，最终会执行serverSock.socket().bind(addr,getAcceptCount());进行绑定端口和监听，并开启一个Poller的套接字线程。
Tomcat处理请求
请求接入到Connecot开启的Poller线程后，最后走入Http11Processor#service（http协议是Http11Processor类，其它协议根据配置实现）。
其中会执行一个关键的方法是prepareRequest()，对请求url进行处理，最终对Request对象完成最后的包装，这个对于我们学安全的会重要一点。
Http11Processor#prepareRequest
这个方法干了两件事：1. 判断请求行url路径，如果为绝对路径转化为相对路径 2.判断是否存在”违规字符”
第一件事是什么意思呢？有些请求包可能是这样的：
GET http://localhost/aaa/test HTTP/1.1
Host: localhost
User-Agent: curl/8.2.1
Accept: */*
Connection: close
这种情况就要转化为/aaa/test。
第二件事对于安全来说就相对重要了：会对封装好的相对路径uriBC调用：
for (int i = uriBC.getStart(); i < uriBC.getEnd(); i++) {
if (!httpParser.isAbsolutePathRelaxed(uriB[i])) {
badRequest("http11processor.request.invalidUri");
break;
}
}
HttpParser#isAbsolutePathRelaxed:
public boolean isAbsolutePathRelaxed(int c) {
// Fast for valid user info characters, slower for some incorrect
// ones
try {
return IS_ABSOLUTEPATH_RELAXED[c];
} catch (ArrayIndexOutOfBoundsException ex) {
return false;
}
}
这个IS_ABSOLUTEPATH_RELAXED是一个布尔数组，对每个ascii字符封装了相应的true false，从整体逻辑上来看，如果为false则会返回http 400报错。这里总结了一下在tomact URL中允许或者不允许的字符：
0–31、127 是所有 C0 控制字符， false
! " # $ < > [ \ ] ^ \ { | } ~ 。false
所有字母、数字，以及 - . / : = ? @ _ 字符都为 trueAdapter#service
对请求进行预处理获得一个完整的Request对象，接着会调用
this.getAdapter().service
->
this.connector.getService().getContainer().getPipeline().getFirst().invoke(request, response);
由此开始了Pipline-value链的执行。
StandardEngineValue#invoke -> StandardHostValue#invoke -> StandardContextValue#invoke -> StandardWrapperValue#invoke

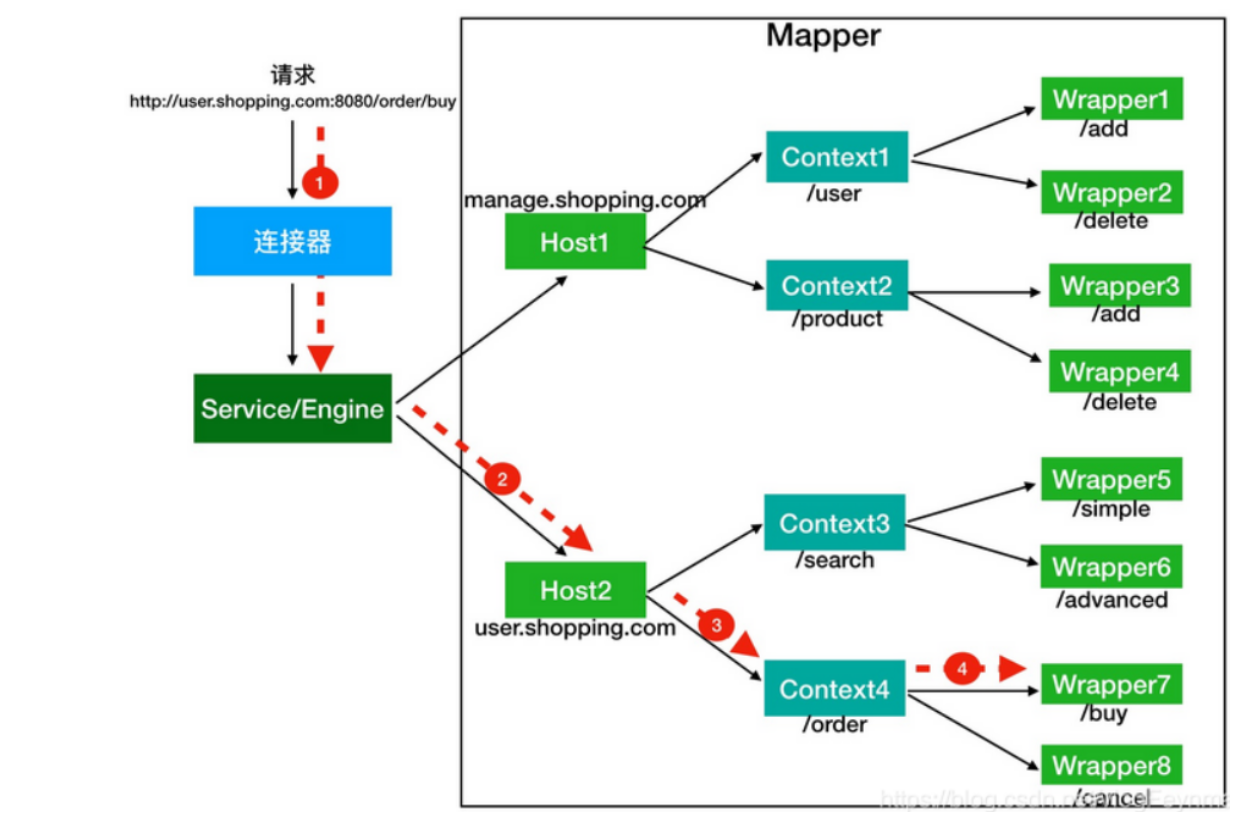

以http://localhost/admin/login为例
StandardEngineValue#invoke ：会从Request对象中取出访问的host（localhost），如果判断不存在，设置404返回包。
StandardHostValue#invoke：会从Request对象中取出访问的Context (admin)，如果判断不存在，返回404返回包。
StandardContextValue#invoke：先判断Request的路径（/admin/login），是否包含/META-INF/，如果包含直接返回404返回包；同样也会取出Wrapper（login），并进行简单的校验。
StandardWrapperValue#invoke：对Wrapper进行一系列的封装，读取一系列的配置，获取了对应路径的Servlet（如果路径指向JSP文件，会返回JspServlet），最终把Servlet以及一众配置包装进ApplicationFilterChain，并且调用filterChain.doFilter(request.getRequest(), response.getResponse());。
ApplicationFilterChain#doFilter
这个方法不仅执行了Filter链，在最后，还会执行servlet.service(request, response); 也就是走入相应的Servlet，执行代码。
